2022年07月23日
戦前の扇風機「睡蓮」を令和の工事士が直してみた！
扇風機もう一台欲しいなぁと思っていたので、メルカリでポチって
昭和初期に生産された 「芝浦製作所（現在の東芝）」 の扇風機を‥
全く動かないジャンク品で、アンティークとしてどうぞという品を購入
普通なら買いませんけどね(笑)

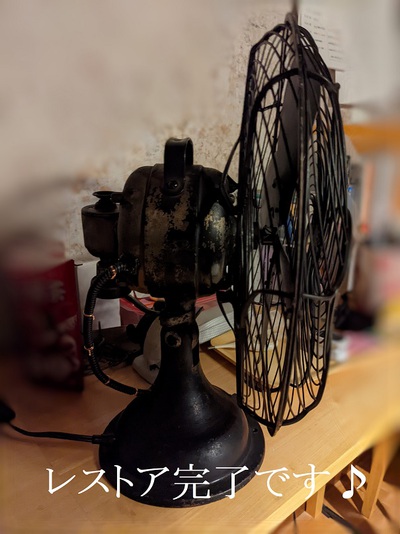

修理して再塗装して‥はい、完璧に直っていまLDKで活躍してます
雰囲気のいい扇風機欲しかったんですよ
購入当時はこんな状態でした。

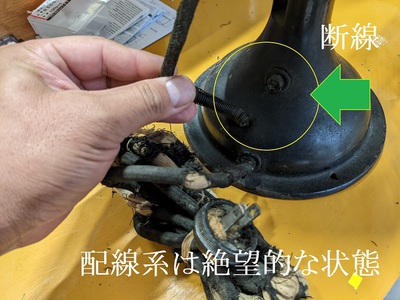

電線が断線してるし硬化してボロボロ状態。
分解して行けばいくほど笑いがこみ上げてきます(笑)
全て分解洗浄するのでとにかくバラしていくのみっす
昭和初期の製品なので 50年 + 平成の30年 + 令和の4年 ＝ 84年
おじいちゃんやん
でもまっとけ、動くまでに直したるからな

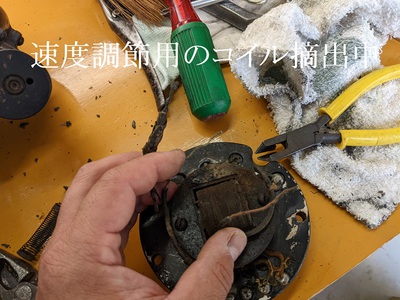

まずは心臓部の変則用のコイルを摘出‥これが壊れてたらアウト。
スライドの動きは悪くないし、ここはハンダをやり替えて
配線も入れ替えれば問題なさそうです。

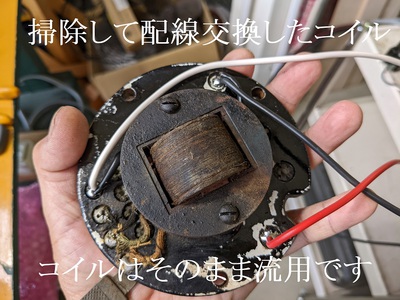

掃除して配線を入れ替えたのがこちらになります
油汚れも除去したので上の写真よりはきれいに見えるでしょ？
昔の配線はなぜかハンダがなじみにくいので、コイルはそのまま流用。
‥コイルが絶縁破壊したらショートでブレーカーが切れます。
でも自宅でいきなりテストはしないので大丈夫(笑)
工房でテストします。

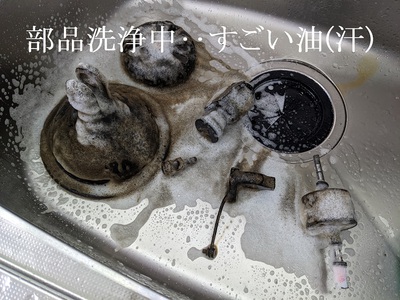

その間にも分離した部品は洗剤で洗浄中です。
とにかく硬化した油がヤバイ‥カチカチに固まってます。
こんな状態でファンを回しても
モーターにもコイルにも負荷しかかからん

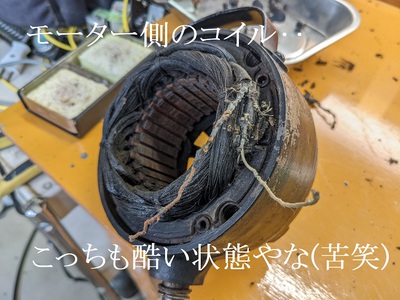

速度調整側は修理完了したので続いてモーター側のコイルも‥
こっちも硬化してひどい(苦笑)
配線は見た目じゃわかんないけど、触るとポキポキ折れます

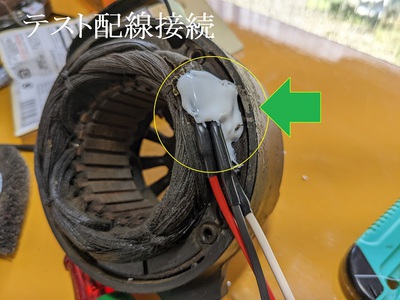

ハンダで接続して収縮チューブで絶縁。
そのあとグルーガンで配線接続部分が動かない様に固めちゃいます
これはテストなので色がわかりやすい白色グルーを使っていますよ
乾燥させた部品を再構築。
至る場所に新しい油を充填していきます

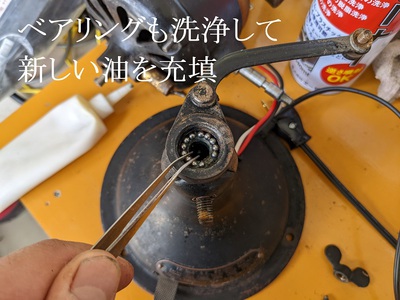

首振りのベアリングもゴリゴリだったので全部磨いてあげました。
おかげですいすい首振りします

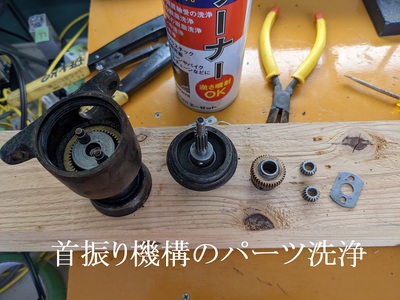

続いて首振りするための
回転ギアが収められているボックスを分解して行きます。
‥いやダメでしょ‥これもう油じゃないもん
掘って削ってギアを発掘していくしかない
ということで、時間かかりましたが全部洗浄してやりました
新しい油を充填してなじませます。
組付けた後はまだ固いけど、回れば回るほどギアになじんでいきます
ギアが割れていたりするとアウトだったけど全部きれいでよかった
首振り機構を組付けて、
試運転も問題なかったモーターの配線を取り替え。
テスト時はやはりハンダが剥離してしまったのでやり直しています。

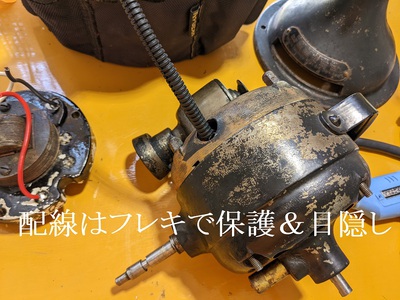

剥離しない様に固定し直したらフレキチューブで配線を目隠し。
再度組付け直していきます。
多分一度高所から落としているような破損が見られましたが、
歪みもつぶれも塗装前に叩いて直せるだけ直してあります

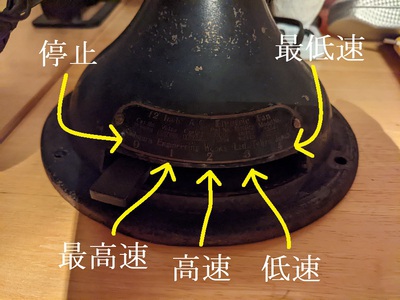

ファンの回転速度は足元にあるスロットの調整で行います。
スロットの金具もワイヤーブラシで磨いたので電気の導通は完璧です
0 が停止状態。
1 が最高速での回転。
2 が高速での回転で、若干最高速よりも遅くなりました。
3 は低速で、現代の扇風機の微風程度のかぜでした。
4 は超微風です(笑) でもこれはこれで気持ちいい。
ちなみにですが、
油変える前は全く動かなかった3の低速と4の最低速です。

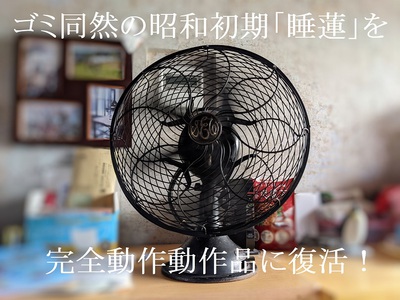

レストアした扇風機が現代の扇風機並みに活躍してくれるとは‥(笑)
これ戦前の扇風機ですよ？？
毎日使ってます
昭和の技術者が作った扇風機を
令和に生きる電気工事士が直してみました
物を大切にする時代、修理しやすい機構でしかも頑丈。
今の世には考えられない素晴らしい製品です。
ポイ捨てでいいのか現代‥物が溢れすぎてあることが当たり前の日常
いつまでもあると思うな今の生活。
ただ時代の流れに乗っているだけで終わりたくない自分です(笑)
古いものに触れて、その当時の息吹を感じたらきっと考えが変わります。

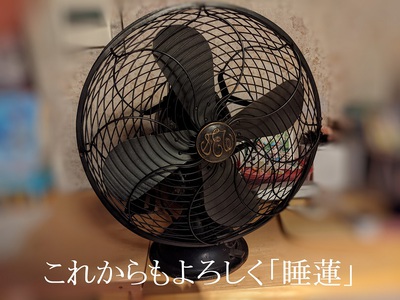

修理させてくれてありがとう 「睡蓮」
これからもよろしく
※この記事は自分の主観と思考に基づいて書いております。
他の方の否定をしている物ではありませんのでご了承ください。
***********
***
